Pierścienie tłokowe mają większy wpływ na silnik, niż wielu kierowców zakłada na początku. To one pilnują kompresji, kontrolują film olejowy i pomagają odprowadzać ciepło z tłoka do cylindra. W praktyce nie wystarczy wiedzieć, że istnieją, bo dopiero ich profil, materiał i powłoka mówią, czy zestaw będzie pracował cicho, szczelnie i bez nadmiernego spalania oleju.
Najważniejsze różnice, które wpływają na kompresję i spalanie oleju
- W typowym tłoku pracują zwykle 2 pierścienie kompresyjne i 1 pierścień olejowy.
- Górny pierścień uszczelnia komorę spalania, a drugi pomaga domknąć szczelność i kontrolować olej.
- Pierścień olejowy może być jedno-, dwu- lub trzyczęściowy, a w autach osobowych najczęściej spotyka się wersję trzyczęściową.
- Profil pierścienia ma znaczenie równie duże jak sam materiał, zwłaszcza przy dużym obciążeniu i wysokiej temperaturze.
- Zużycie pierścieni zwykle objawia się wzrostem zużycia oleju, spadkiem kompresji i dymieniem.
- Przy doborze zestawu trzeba brać pod uwagę nie tylko średnicę cylindra, ale też rowek tłoka, luz w zamku i stan honowania.

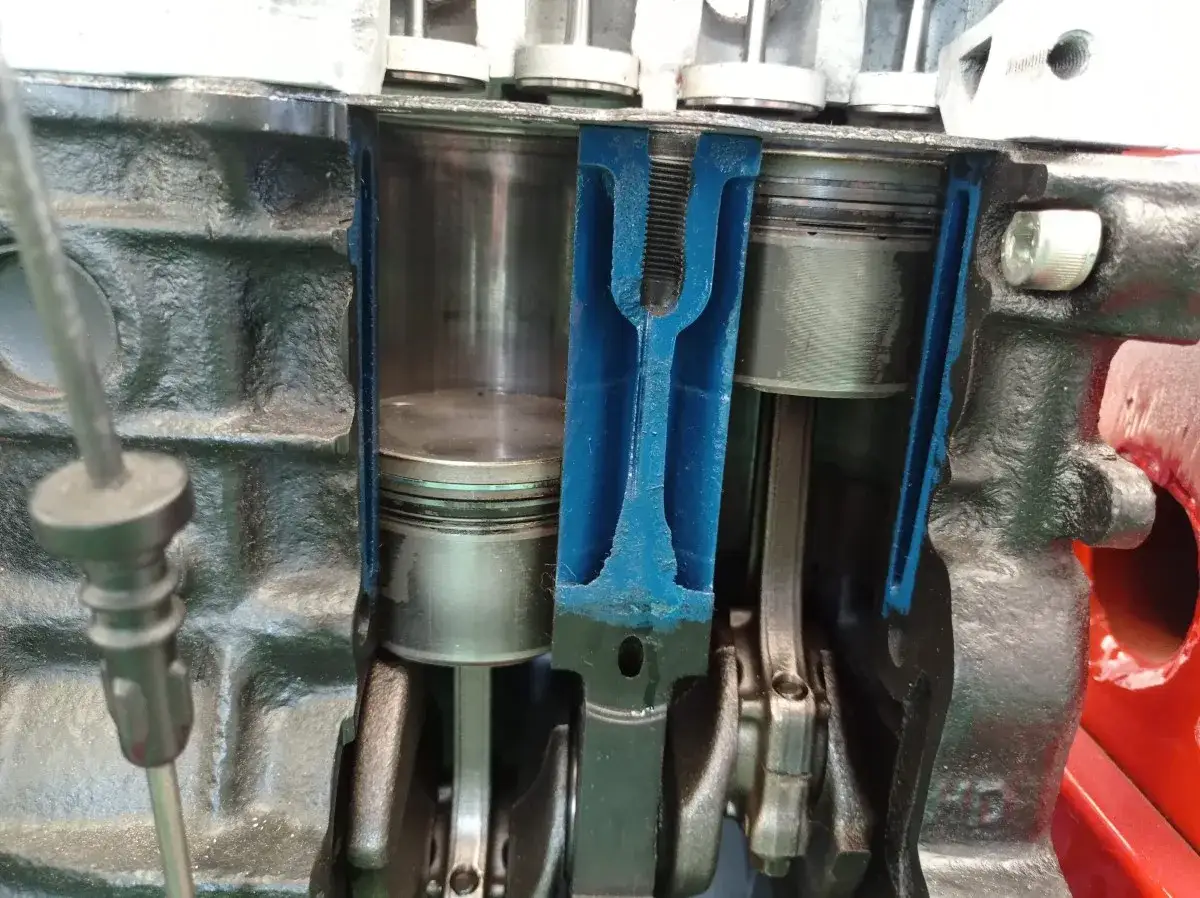

Jak pracuje zestaw pierścieni tłokowych
W silniku nie pracuje po prostu jeden pierścień. Najczęściej zestaw składa się z trzech elementów, z których każdy ma inną robotę. Górny pierścień kompresyjny uszczelnia komorę spalania w chwili sprężania i zapłonu, drugi pierścień pomaga domknąć szczelność oraz ogranicza przedmuchy, a pierścień olejowy kontroluje ilość oleju na ściance cylindra. Film olejowy, czyli cienka warstwa smaru między tłokiem a cylindrem, musi zostać na miejscu, ale nie może być zbyt gruby.
| Element | Główna rola | Co się dzieje przy zużyciu |
|---|---|---|
| Górny pierścień kompresyjny | Uszczelnia komorę spalania i przyjmuje najwyższe temperatury | Spadek kompresji, gorszy rozruch, przedmuchy |
| Drugi pierścień kompresyjny | Pomaga w uszczelnieniu i częściowo kontroluje olej | Większe dymienie, gorsza stabilność pracy |
| Pierścień olejowy | Zbiera nadmiar oleju i zostawia cienki film na cylindrze | Spalanie oleju, nagar, zabrudzone świece |
Jeżeli któryś z tych elementów zaczyna pracować gorzej, objaw zwykle nie jest subtelny: silnik traci kompresję, rośnie zużycie oleju albo pojawia się dymienie. Kiedy rozumiem ten podział, dużo łatwiej oceniam, dlaczego sam kształt pierścienia ma większe znaczenie niż sama średnica. To prowadzi wprost do profili, które spotyka się najczęściej.
Najczęstsze kształty pierścieni kompresyjnych
Najwięcej nieporozumień bierze się z tego, że dwa pierścienie wyglądają podobnie, a jednak pracują inaczej. W praktyce patrzę na profil czoła roboczego, kształt boków i to, czy dany pierścień ma przede wszystkim uszczelniać, czy też pomagać w odprowadzaniu oleju.
| Profil | Gdzie pracuje | Po co się go stosuje | Mój komentarz praktyczny |
|---|---|---|---|
| Prostokątny | Najczęściej jako podstawowy pierścień kompresyjny | Prosta, uniwersalna geometria i dobre uszczelnienie | To bezpieczny punkt wyjścia, ale nie rozwiązuje problemów cylindra samą geometrią. |
| Torsional / taper-faced | Górny pierścień kompresyjny | Lepsze „siadanie” w cylindrze i poprawa szczelności | Dobry wybór tam, gdzie silnik pracuje pod wyższym obciążeniem. |
| Barrel-face | Różne silniki seryjne i mocniejsze jednostki | Zaokrąglone czoło zmniejsza punktowe naciski i ułatwia dotarcie | To profil, który często poprawia kulturę pracy na etapie docierania. |
| Trapezowy jednostronny lub dwustronny | Silniki, w których ważna jest stabilna praca w rowku | Ogranicza przywieranie i pomaga utrzymać czystość rowka | W cięższych warunkach ma to sens, bo pierścień mniej się „klinuje”. |
| Napier | Drugi pierścień kompresyjny | Hakowaty dolny rant pomaga zgarniać olej | To jeden z tych profili, które robią realną różnicę w kontroli oleju. |
| Keystone | Silniki wysokoprężne i obciążone jednostki | Zwężające się boki utrzymują rowek w lepszej kondycji | Dobrze sprawdza się tam, gdzie brud i wysoka temperatura przyspieszają zużycie. |
Jeśli miałbym uprościć ten temat do jednego zdania, powiedziałbym tak: profil dobiera się do warunków pracy, a nie do samej średnicy tłoka. Właśnie przez to zestaw z „podobnym” pierścieniem potrafi działać wyraźnie gorzej. To samo widać jeszcze mocniej przy pierścieniu olejowym.

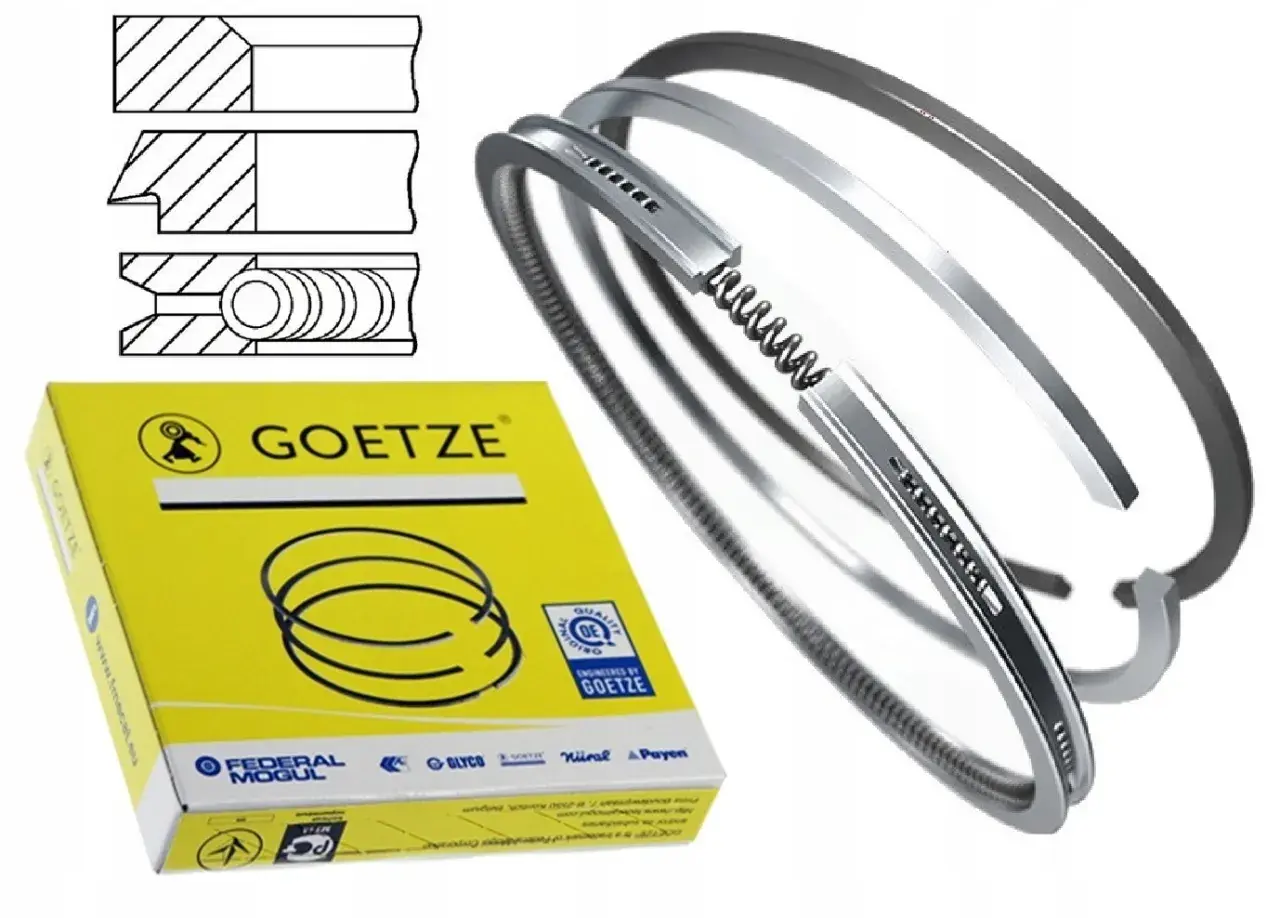

Pierścienie olejowe i ich konstrukcje
Pierścień olejowy jest najmniej efektowny wizualnie, ale w praktyce często przesądza o tym, czy remont ma sens. Jego zadaniem nie jest „smarować więcej”, tylko zostawić cienki, stabilny film i odprowadzić nadmiar oleju z powrotem do skrzyni korbowej. Właśnie tu najczęściej widać różnicę między konstrukcją prostą a wieloelementową.
| Konstrukcja | Budowa | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Jednoczęściowy | Jeden sztywny element z nacięciami | Prosty, odporny, łatwy w produkcji | Gorzej dopasowuje się do cylindra i zwykle ma wyższe tarcie | Prostsze jednostki, część maszyn i kompresorów |
| Dwuczęściowy | Dwa współpracujące elementy, zwykle bardziej sprężyste | Dobry kompromis trwałości i elastyczności | Nie daje tak lekkiej pracy jak wariant trzyczęściowy | Często w dieslach i silnikach roboczych |
| Trzyczęściowy | Dwie cienkie szyny i ekspander, czyli sprężysty element rozpychający całość | Najlepsze dopasowanie, niskie tarcie, dobry odpływ oleju | Wymaga czystego montażu i dokładności | W większości aut osobowych i nowoczesnych benzyn |
W autach osobowych najczęściej wygrywa wariant trzyczęściowy, bo daje dobry kompromis między kontrolą oleju a oporami ruchu. W dieslach i silnikach roboczych częściej liczy się wytrzymałość, dlatego spotyka się konstrukcje sztywniejsze. Kiedy znam już typ pierścienia, przechodzę do materiału i powłoki, bo bez tego obraz nadal jest niepełny.
Materiały i powłoki, które naprawdę robią różnicę
Sam kształt nie załatwia sprawy, jeśli materiał źle znosi temperaturę albo tarcie. Współczesne pierścienie robi się przede wszystkim ze stali i żeliwa, a różnica między nimi wynika z odporności na obciążenie, sprężystości oraz sposobu współpracy z cylindrem. To nie jest kosmetyka, tylko realny wpływ na trwałość.
| Materiał | Co daje | Gdzie sprawdza się najlepiej | Uwaga praktyczna |
|---|---|---|---|
| Żeliwo szare | Dobrze się dotiera i zachowuje się przewidywalnie | Starsze i spokojniejsze silniki | Przy dużych obciążeniach szybciej traci zapas wytrzymałości. |
| Żeliwo ciągliwe lub sferoidalne | Lepsza sprężystość i odporność na uszkodzenia | Większość współczesnych jednostek | Często wymaga dobrej powłoki, żeby pokazać pełnię możliwości. |
| Stal wysokostopowa | Duża wytrzymałość i odporność na temperaturę | Mocne diesle, wysokie obroty, sport | Bez precyzyjnego doboru nie da pełnego efektu. |
Do tego dochodzą powłoki robocze. Chrom daje wysoką odporność na ścieranie, molibden dobrze trzyma film olejowy i lepiej znosi zatarcie, a nowocześniejsze rozwiązania, takie jak natrysk cieplny, PVD czy azotowanie, pomagają w jednostkach mocno obciążonych. Powłoka nie zastępuje materiału, tylko go uzupełnia, dlatego najpierw patrzę na bazę, a dopiero później na warstwę wierzchnią. Gdy te dwa elementy się zgadzają, można sensownie dobierać zestaw do konkretnego silnika.
Jak dobrać pierścienie do konkretnego silnika
Dobór zaczynam nie od katalogu, tylko od danych silnika. Z samej średnicy cylindra nie da się bezpiecznie wyciągnąć wniosku, bo liczą się też wysokość pierścienia, grubość, profil rowka tłoka i typ zamka, czyli miejsca łączenia pierścienia. W praktyce największy błąd to kupowanie „na oko” zestawu, który tylko z pozoru pasuje.
- Sprawdzam dokładny kod silnika i wymiar cylindra.
- Oceniając cylinder, patrzę na owalizację, stożek i rysy, a nie tylko na przebieg.
- Dopasowuję zestaw do sposobu pracy silnika: miasto, trasa, diesel, jednostka wysokoobrotowa albo silnik po remoncie.
- Porównuję profil pierścienia z rowkiem tłoka, bo pasować musi nie tylko średnica, ale też geometria.
- Mierzę luz w zamku i boczny luz w rowku zgodnie z danymi producenta.
- Zamawiam pełen komplet, a nie pojedynczy element bez zgodności profilu.
Jeżeli te rzeczy są sprawdzone, dopiero wtedy można mówić o sensownym remoncie, a nie o wymianie części na chybił trafił. Nawet wtedy jednak trzeba uważać na objawy zużycia i na błędy montażowe, bo one potrafią zniszczyć cały efekt.
Objawy zużycia i błędy, które niszczą efekt remontu
Po zużyciu pierścieni objawy bywają czytelne, ale nie wolno wyciągać wniosków z jednego sygnału. Niebieski dym, większe zużycie oleju czy słabsza kompresja często wskazują właśnie na pierścienie, lecz podobny obraz może dać zużyty cylinder albo uszczelniacze zaworowe. Dlatego patrzę na cały zestaw objawów, a nie na jeden przypadek.
Jak rozpoznaję zużycie
- Wzrost zużycia oleju bez widocznych wycieków zewnętrznych.
- Niebieskie dymienie przy przyspieszaniu albo po dłuższym hamowaniu silnikiem.
- Spadek kompresji i wyraźnie gorszy rozruch, zwłaszcza na zimno.
- Przedmuchy do odmy, czyli ucieczka gazów do skrzyni korbowej.
- Nagar na denku tłoka i świecach zapłonowych lub żarowych.
Przeczytaj również: Układ zasilania paliwem - Objawy, diagnostyka i naprawa awarii
Gdzie najczęściej psuje się efekt remontu
- Brak honowania cylindra, czyli lekkiego wykończenia powierzchni tworzącego siatkę mikrorys potrzebnych do utrzymania filmu olejowego.
- Montaż bez dokładnego czyszczenia rowków tłoka.
- Pomylenie kierunku pierścienia Napiera, keystone albo innego profilu z kierunkową geometrią.
- Za mały albo za duży luz w zamku.
- Uszkodzenie krawędzi pierścienia podczas zakładania.
- Zbyt agresywne docieranie po montażu.
Jeśli po remoncie silnik nadal bierze olej, najpierw wracam do tych błędów. W praktyce to one najczęściej psują cały efekt, nawet wtedy, gdy sam zestaw był dobry. Z tego powodu przy renowacji wolę prostą zasadę niż ryzykowny skrót.
Na co stawiam przy remoncie silnika, żeby nie wracać do tematu po kilku miesiącach
Przy renowacji silnika najbardziej opłaca się myśleć o pierścieniach jako o części układu, a nie o pojedynczym zakupie. Dobre dopasowanie daje pełną kompresję, stabilny film olejowy i mniejsze opory, ale tylko wtedy, gdy cylinder jest przygotowany, tłok ma właściwy profil, a montaż wykonano bez pośpiechu.
Do spokojnej jazdy zwykle najlepiej sprawdza się zestaw zgodny z OEM. Do diesla i silników obciążonych ważniejsze od marketingowej nazwy bywa dopasowanie profilu, materiału i powłoki. Do remontu po zużyciu cylindra sam pierścień nie wystarczy, jeśli geometria nie wróciła do normy.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw diagnoza cylindra, potem wybór profilu i materiału, dopiero na końcu cena zestawu. Wtedy pierścienie pracują tak, jak trzeba, zamiast tylko maskować problem na chwilę.
