To rozwiązanie warto znać wtedy, gdy w układzie napędowym trzeba przenieść moment obrotowy pod kątem, ale bez typowych dla krzyżaka wahań prędkości. Wyjaśniam, czym jest Przegub Weissa, jak działa w praktyce, gdzie spotyka się go w samochodach i po czym poznać, że zaczyna się zużywać. Dorzucam też kilka rzeczy, które ułatwiają ocenę części przed zakupem albo przed rozbiórką półosi.
Najważniejsze fakty, które pomagają od razu zrozumieć temat
- To przegub homokinetyczny, więc ma utrzymywać równą prędkość obu wałów mimo pracy pod kątem.
- Jego logika opiera się na kulach prowadzonych w wyfrezowanych bieżniach, a nie na klasycznym krzyżaku.
- Najczęściej trafia się w rozwiązaniach terenowych i w starszych konstrukcjach, gdzie liczy się zwarta, zamknięta budowa.
- Zużycie zwykle zdradzają luz, stuki, szarpanie, uszkodzona osłona i ubytek smaru.
- Przy wżerach na bieżniach naprawa „na skróty” zwykle nie ma sensu, bo problem szybko wraca.
Czym jest przegub Weissa i po co stosuje się go w napędzie
To kulowy przegub homokinetyczny, czyli taki, który ma przenosić moment obrotowy między wałami ustawionymi pod kątem, ale bez zmiany prędkości obrotowej na wyjściu. W praktyce oznacza to mniej drgań, spokojniejszą pracę i lepsze zachowanie napędu niż w prostym przegubie krzyżakowym. Ja traktuję go jako rozwiązanie wyspecjalizowane: nie jest tak powszechny jak Rzeppa czy Birfield, ale w odpowiednim miejscu robi bardzo dobrą robotę.
Warto od razu rozdzielić pojęcia. Zwykły przegub Cardana dopuszcza odchylenie osi, ale powoduje okresowe wahania prędkości. Ten kulowy typ ma temu zapobiegać, dlatego zalicza się go do przegubów równobieżnych. To właśnie ta różnica decyduje o tym, dlaczego w jednym układzie wystarcza prosty krzyżak, a w innym potrzebny jest dokładniej poprowadzony przegub kulowy.
Jak działa i dlaczego utrzymuje równą prędkość
Mechanika jest tu dość sprytna, ale nie trzeba rozkładać jej na wzory, żeby zrozumieć zasadę. W uproszczeniu moment przenoszą kule poruszające się w odpowiednio ukształtowanych prowadnicach. Gdy wały zmieniają wzajemne położenie, kule przesuwają się tak, by ich układ dalej dzielił kąt pracy na pół. Dzięki temu wał napędzający i napędzany obracają się synchronicznie.
Najważniejsze są trzy elementy:
- prowadnice kul wyfrezowane w widełkach obu stron przegubu,
- kule nośne, które faktycznie przenoszą moment,
- element centrujący albo piąta kula w niektórych odmianach, która stabilizuje położenie widełek.
W praktyce daje to zwartą konstrukcję i bardzo równą pracę przy odpowiednim kącie ustawienia wałów. Taka geometria ma jednak sens tylko wtedy, gdy całość jest dobrze spasowana i czysta, bo zabrudzenie albo zużycie prowadnic szybko niszczy ten efekt. To dobry punkt wyjścia do porównania z innymi przegubami, bo właśnie tam widać, co ten typ robi lepiej, a gdzie przegrywa.
Jak wypada na tle krzyżaka i innych przegubów
Najczęstszy błąd to wrzucanie wszystkich przegubów do jednego worka. Z punktu widzenia napędu różnice są duże, a wybór konstrukcji zależy od kąta pracy, miejsca montażu i oczekiwanej trwałości. Poniżej zestawiam najważniejsze cechy w prosty sposób.
| Cecha | Przegub kulowy Weissa | Krzyżak Cardana | Rzeppa / Birfield | Tripod |
|---|---|---|---|---|
| Zasada pracy | Kule w prowadnicach, stała prędkość | Krzyżak, prędkość pulsuje przy kącie | Kule w koszyku, stała prędkość | Rolki w trójramiennym jarzmie |
| Zakres pracy pod kątem | Umiarkowany | Umiarkowany | Duży | Średni |
| Płynność | Bardzo dobra | Średnia | Bardzo dobra | Dobra |
| Typowe zastosowanie | Sztywne mosty, starsze konstrukcje, terenówki | Wały napędowe, proste połączenia kątowe | Półosie przednich kół i mocno skręcane układy | Wewnętrzne końce półosi |
| Serwis | Bywa trudniejszy | Najprostszy | Średni | Średni |
Jeśli mam wskazać jedną praktyczną różnicę, to taką: przy dużym skręcie koła częściej wygrywa Rzeppa lub Birfield, a przy prostszych, bardziej zamkniętych układach ten kulowy typ ma sens dzięki kompaktowej budowie. To prowadzi do pytania, gdzie realnie spotyka się go w samochodzie.
Gdzie spotkasz go w praktyce
Najczęściej trafia się w starszych terenówkach i w przednich, sztywnych mostach. Tam liczy się zwarta konstrukcja, dobra ochrona przed zabrudzeniem i możliwość pracy w wymagającym środowisku. Z mojego punktu widzenia to rozwiązanie ma największy sens właśnie tam, gdzie błoto, piasek i obciążenie są ważniejsze niż łatwość wymiany części w pierwszym lepszym warsztacie.
- W pojazdach terenowych z przednim sztywnym mostem.
- W klasycznych konstrukcjach, gdzie projekt oparto na zwartej, zamkniętej obudowie.
- W układach, które potrzebują równobieżności, ale nie wymagają tak dużego zakresu pracy jak nowoczesne półosie przednie.
To także powód, dla którego w nowoczesnych autach osobowych widuje się go rzadziej. Współczesne konstrukcje częściej stawiają na inne homokinetyki, bo lepiej znoszą większy skręt i szerszy zakres ruchu zawieszenia. Skoro wiadomo już, gdzie ten element bywa stosowany, czas sprawdzić, jak rozpoznać jego zużycie.
Jak rozpoznać zużycie zanim uszkodzi resztę układu
Zużycie nie zawsze zaczyna się głośnym trzaskiem. Często pierwszym sygnałem jest delikatny luz, lekkie szarpnięcie przy zmianie obciążenia albo ślad smaru wokół osłony. Dopiero później pojawia się wyraźny hałas. Im wcześniej to wyłapiesz, tym mniejsze ryzyko, że uszkodzą się też sąsiednie elementy półosi albo zwrotnicy.
Objawy, które widzę najczęściej
- Stuki przy ruszaniu lub przy gwałtownej zmianie gazu.
- Wyraźny luz podczas obracania wału lub koła.
- Szarpanie pod obciążeniem, szczególnie przy nierównej nawierzchni.

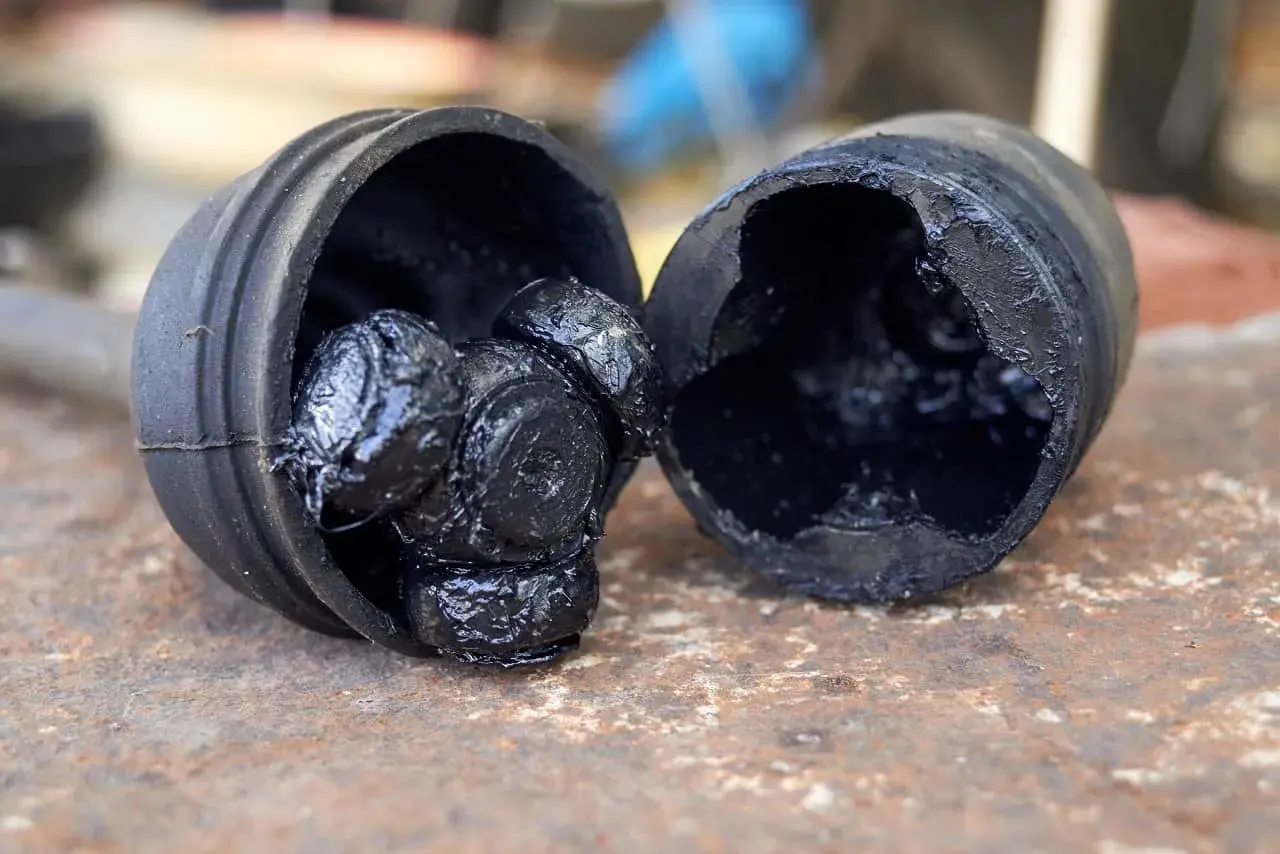

- Uszkodzona osłona, wyciek smaru albo zabrudzenie piaskiem i wodą.
- Metaliczne odgłosy lub wyczuwalne przeskakiwanie przy pracy pod kątem.
Przeczytaj również: Jak zmierzyć pojemność akumulatora (Ah)? Poradnik krok po kroku
Prosty test w garażu
- Podnieś auto i zabezpiecz je stabilnie na podporach.
- Sprawdź osłonę, opaski i obecność smaru wokół przegubu.
- Obracaj elementem powoli, szukając skoków, oporów i luzu.
- Porównaj zachowanie prawej i lewej strony, jeśli układ jest symetryczny.
Jeżeli coś już stuka, nie odkładałbym diagnostyki. W tym typie konstrukcji brud i brak smarowania potrafią przyspieszyć zużycie bardziej niż sam wiek części. To prowadzi prosto do pytania, kiedy naprawa ma sens, a kiedy lepiej wymienić cały element.
Naprawa, wymiana i opłacalność
Tu nie ma miejsca na półśrodki. Jeśli problemem jest tylko pęknięta osłona, a bieżnie i kule są jeszcze gładkie, sens ma szybkie czyszczenie, nowy smar i wymiana osłony. Jeżeli jednak pojawiły się wżery, wyczuwalny luz albo wyraźne przeskakiwanie, naprawa „na szybko” zwykle nie rozwiąże sprawy. Zużyte powierzchnie dalej będą niszczyć się od nowa.
| Stan | Co zrobić | Ocena opłacalności |
|---|---|---|
| Pęknięta osłona, brak luzu | Czyszczenie, nowy smar, nowa osłona | Wysoka |
| Lekki luz, brak głębokich uszkodzeń | Regeneracja, jeśli dostępna jest dobra usługa | Średnia |
| Wżery, hałas, przeskakiwanie | Wymiana kompletna | Najwyższa |
| Brak części zamiennych | Szukanie specjalisty od regeneracji lub kompletnego zespołu | Zależna od auta |
W praktyce najtańszy jest serwis ograniczony do osłony i smaru, a najdroższa bywa regeneracja rzadkiej konstrukcji albo zakup całego zespołu, gdy część nie występuje osobno. Ja traktuję używany element bez historii jako awaryjny, nie jako rozwiązanie docelowe. Jeśli masz samochód terenowy albo klasyka, równie ważne jak sama naprawa jest jeszcze jedno: poprawna identyfikacja części.
Detale, które sprawdzam przed zamówieniem części do starszego auta
Przy takich elementach różnica między „pasuje” a „nie pasuje” często siedzi w szczególe, którego nie widać na pierwszym zdjęciu. Dlatego przed zamówieniem porównuję kilka rzeczy, zamiast kierować się tylko nazwą modelu. To oszczędza czas, pieniądze i nerwy przy montażu.
- Średnicę i długość wieloklinu.
- Liczbę zębów oraz sposób osadzenia na wale.
- Zgodność z konkretną wersją mostu, zwrotnicy albo półosi.
- Obecność elementu centrującego, osłony i właściwego zestawu smarnego.
- Stan bieżni, jeśli kupujesz używany komponent albo element po regeneracji.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: ten typ przegubu najlepiej oceniać nie po nazwie, tylko po stanie prowadnic, szczelności i luzie. Gdy te trzy rzeczy są w porządku, układ zwykle pracuje cicho i równo; gdy zawodzi którykolwiek z nich, oszczędzanie na naprawie zwykle kończy się podwójnym kosztem.
