Sama budowa cewki zapłonowej jest prostsza, niż sugeruje napięcie, które wytwarza, ale właśnie dlatego warto rozumieć ją od środka. W tym artykule pokazuję, z czego składa się ten element, jak działa w praktyce, jakie są jego najczęstsze odmiany i co zwykle psuje się jako pierwsze. Dorzucam też kilka wskazówek z warsztatu, bo przy układzie zapłonowym liczy się nie tylko teoria, ale i realne warunki pracy pod maską.
Najkrócej rzecz ujmując, cewka jest miniaturowym transformatorem, który zamienia 12 V z instalacji na napięcie potrzebne do iskry.
- Wewnątrz pracują dwa uzwojenia, rdzeń ferromagnetyczny i bardzo mocna izolacja.
- Typowe uzwojenie pierwotne ma około 150 do 300 zwojów, a wtórne 15 000 do 30 000 zwojów.
- Wysokie napięcie w praktyce sięga zwykle kilkunastu lub kilkudziesięciu kilowoltów.
- Najczęściej spotkasz cewki klasyczne, zespoły cewek, cewki świecowe i listwy cewek.
- Najbardziej cierpią izolacja, połączenia, elektronika sterująca oraz okolice narażone na temperaturę i wilgoć.
- W konstrukcjach zalanych żywicą naprawa wnętrza zwykle nie ma sensu, wymienia się cały element.
Jak cewka zamienia 12 V na iskrę
Ja najprościej opisuję ten proces tak: cewka magazynuje energię w polu magnetycznym, a potem uwalnia ją w bardzo krótkim impulsie. Po podaniu napięcia z instalacji samochodu przez uzwojenie pierwotne płynie prąd, wokół rdzenia rośnie pole magnetyczne, a gdy sterownik przerywa ten obwód, pole gwałtownie się zapada. Właśnie ten moment wywołuje wysokie napięcie w uzwojeniu wtórnym i pozwala przeskoczyć iskierce na świecy.
| Etap | Co dzieje się w cewce | Efekt dla silnika |
|---|---|---|
| Ładowanie | Prąd płynie przez uzwojenie pierwotne i buduje pole magnetyczne | Cewka gromadzi energię potrzebną do zapłonu |
| Przerwanie obwodu | Sterownik odcina prąd w uzwojeniu pierwotnym | Pole magnetyczne zaczyna się gwałtownie zapadać |
| Indukcja | W uzwojeniu wtórnym powstaje bardzo wysokie napięcie | Na świecy pojawia się iskra |
W praktyce działa tu zwykła zasada transformatora, tylko w wersji zaprojektowanej do krótkich, bardzo energicznych impulsów. Stosunek liczby zwojów sprawia, że z kilku czy kilkunastu woltów powstaje napięcie rzędu kilkunastu albo kilkudziesięciu kilowoltów, wystarczające do zapłonu mieszanki. Skoro wiadomo już, jak powstaje impuls, łatwiej zrozumieć samą konstrukcję cewki.
Z czego składa się cewka zapłonowa od środka
Gdy rozbieram taki element na czynniki pierwsze, widzę przede wszystkim dwa uzwojenia na wspólnym rdzeniu i bardzo solidną ochronę przed przebiciem. To nie jest zwykła „puszka z drutem”, tylko układ, w którym każdy detal ma znaczenie dla trwałości i jakości iskry. Im lepiej dopracowana izolacja i odprowadzanie ciepła, tym mniejsze ryzyko przeskoku, przegrzania albo mikropęknięć.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Uzwojenie pierwotne | Tworzy pole magnetyczne po zasileniu napięciem z instalacji | Bez niego cewka nie zmagazynuje energii do wygenerowania iskry |
| Uzwojenie wtórne | Wytwarza wysokie napięcie po zapadnięciu pola magnetycznego | To ono odpowiada za przebicie iskry na świecy |
| Rdzeń ferromagnetyczny | Koncentruje i wzmacnia pole magnetyczne | Poprawia sprawność całego układu i pomaga osiągnąć wyższe napięcie |
| Izolacja i żywica epoksydowa | Oddziela uzwojenia i zabezpiecza je przed przebiciem | To tarcza przeciw wilgoci, temperaturze i drganiom |
| Obudowa | Chroni wnętrze przed uszkodzeniem mechanicznym | Przy nowoczesnych silnikach pracuje blisko gorącej głowicy, więc musi być odporna na warunki pod maską |
| Styk wysokiego napięcia lub sprężyna kontaktowa | Przekazuje impuls do świecy | Słaby kontakt daje przerwy w zapłonie, nawet jeśli sama cewka jest jeszcze sprawna |
| Moduł sterujący lub tranzystor mocy | Precyzyjnie odcina prąd w odpowiednim momencie | W nowszych konstrukcjach odciąża sterownik silnika i przyspiesza przełączanie |
| Rezystor tłumiący zakłócenia | Ogranicza emisję zakłóceń elektromagnetycznych | Pomaga chronić elektronikę pokładową i radio |
W starszych konstrukcjach spotyka się cewki z zewnętrznym przewodem wysokiego napięcia, a w nowszych, zwłaszcza typu świecowego, impuls trafia niemal bezpośrednio na świecę. To upraszcza układ, ale jednocześnie mocniej obciąża samą cewkę termicznie. Właśnie dlatego przejście do różnych typów konstrukcji ma sens, bo od razu widać, skąd biorą się różnice w trwałości i montażu.
Jakie są najczęstsze konstrukcje cewek w samochodach
Nie każda cewka wygląda tak samo, a różnice nie są kosmetyczne. W jednych autach jedna cewka obsługuje cały silnik przez przewody wysokiego napięcia, w innych każdy cylinder dostaje własny element siedzący bezpośrednio na świecy. Z punktu widzenia użytkownika to nie tylko kwestia wyglądu, ale też diagnostyki, kosztu naprawy i liczby miejsc, w których może powstać usterka.
| Typ | Gdzie spotykany | Plusy | Ograniczenia |
|---|---|---|---|
| Cewka klasyczna z przewodem WN | Starsze układy zapłonowe | Prosta koncepcja, łatwe zrozumienie zasady działania | Dodatkowe straty na przewodach i więcej elementów narażonych na zużycie |
| Zespół cewek, czyli coil pack | Wiele silników benzynowych sprzed lat i część prostszych jednostek dziś | Kompaktowe rozwiązanie, mniej przewodów niż w klasycznym układzie | Awaria jednej sekcji może wpływać na kilka cylindrów |

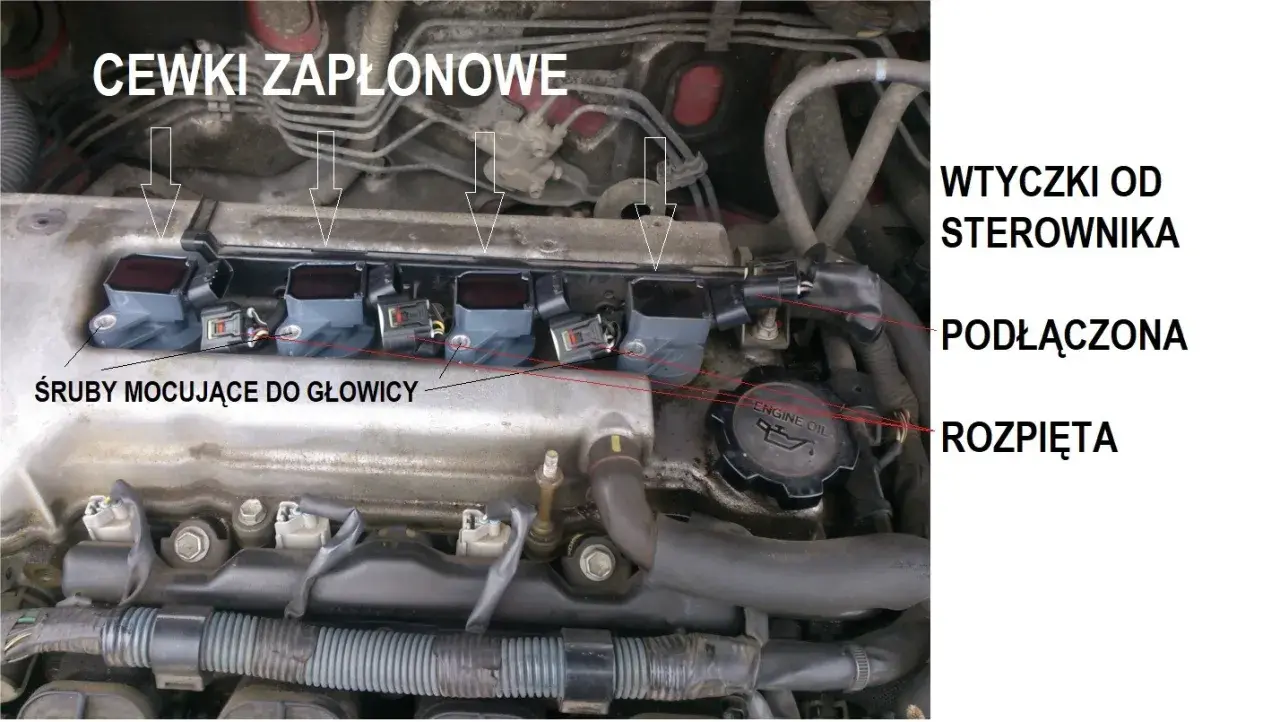

| Cewka świecowa, znana też jako COP | Współczesne silniki benzynowe | Brak przewodu WN, bardzo dobre wykorzystanie energii, prostsza diagnostyka pojedynczego cylindra | Wyższa temperatura pracy i większa liczba osobnych elementów do wymiany |
| Listwa cewek | Silniki z kilkoma cylindrami, gdzie producent szuka kompromisu między pakietem a COP | Łatwiejszy montaż niż przy osobnych cewkach, zwartą konstrukcję łatwo upchnąć w komorze silnika | Uszkodzenie jednej części bywa trudniejsze do odseparowania niż przy pojedynczej cewce |
Najczęściej w praktyce spotykam dziś cewki świecowe, bo dobrze pasują do ciasnych komór silnika i ograniczają straty energii po drodze. Z kolei coil pack nadal ma sens tam, gdzie liczy się prostsza konstrukcja i niższa złożoność mechaniczna. Z takiej różnorodności wynika jednak pytanie najważniejsze dla użytkownika: co właściwie się w nich psuje.
Co w tej konstrukcji zużywa się najszybciej
Najczęściej nie psuje się sam pomysł, tylko materiały, które ten pomysł trzymają w ryzach. Cewka pracuje przy wysokim napięciu, dostaje temperaturę z głowicy, drgania od silnika i wilgoć z komory, więc jej słabe punkty są dość przewidywalne. Ja zwykle patrzę najpierw na izolację, połączenia i stan otoczenia, a dopiero potem na sam drut wewnątrz.
- Przegrzanie osłabia izolację i przyspiesza starzenie żywicy oraz tworzywa obudowy.
- Mikropęknięcia w obudowie lub kapturze powodują ucieczkę napięcia i przeskoki iskry poza świecę.
- Wilgoć i olej w studzience świecy pogarszają izolację i sprzyjają przebiciom.
- Korozja styków daje objawy przerywania, które pojawiają się tylko pod obciążeniem albo na nierównościach.
- Zbyt duża przerwa na świecy zmusza cewkę do pracy pod większym obciążeniem i skraca jej żywotność.
- Uszkodzona elektronika sterująca potrafi wyglądać jak awaria samej cewki, choć problem leży w module wewnętrznym.
Warto pamiętać o jednej rzeczy: jeśli jedna cewka pada w układzie COP, zwykle objaw ogranicza się do jednego cylindra. Przy coil packu awaria potrafi wyglądać gorzej, bo jeden moduł obsługuje kilka cylindrów naraz. To prowadzi prosto do diagnostyki, bo objaw nie zawsze mówi od razu, co faktycznie jest winne.
Jak rozpoznać, że cewka zaczyna tracić sprawność
W warsztacie szukam nie jednego objawu, tylko całego zestawu drobnych sygnałów. Silnik na zimno może pracować w miarę równo, a pod obciążeniem zaczyna szarpać, tracić moc i zgłaszać wypadanie zapłonu. Czasem zapala się kontrolka silnika, czasem pojawia się tylko nierówna praca na biegu jałowym, więc sam wygląd auta nie wystarcza do pewnej oceny.
- Odczytaj kody błędów, zwłaszcza z zakresu P0300 i P030x, bo wskazują na wypadanie zapłonu w konkretnym cylindrze lub losowo.
- Sprawdź świece i studzienki, bo uszkodzona świeca, olej albo woda często udają awarię cewki.
- Porównaj pracę cylindrów, a w układach z pojedynczymi cewkami zamień element między cylindrami, żeby zobaczyć, czy problem „przenosi się” razem z nim.
- Oceń przebieg zapłonu testerem lub oscyloskopem, bo przebieg ładowania i wyładowania mówi więcej niż zwykły pomiar oporu.
- Nie ufaj ślepo samemu omomierzowi, bo w nowoczesnych cewkach z elektroniką wbudowaną taki test bywa tylko wstępną wskazówką, a nie rozstrzygnięciem.
Najbardziej mylące są usterki przerywane, bo potrafią wracać tylko na ciepłym silniku albo przy przyspieszaniu. W takich przypadkach sama cewka może być już osłabiona, ale równie dobrze winny bywa nieszczelny przewód, uszczelka pokrywy zaworów albo po prostu zbyt ciężkie warunki pracy wokół świecy. Z tego powodu przy wymianie trzeba patrzeć szerzej niż na jeden element.
Na co zwrócić uwagę przy wymianie i pracy przy zapłonie
Jeśli podchodzę do naprawy rozsądnie, nie zaczynam od wymiany w ciemno. Najpierw sprawdzam zgodność numeru części, stan świec, szczelność studzienek i to, czy nowa cewka rzeczywiście odpowiada danemu typowi układu zapłonowego. W praktyce dużo błędów wynika z tego, że ktoś wybiera „pasujący” element, ale nie patrzy na wersję elektroniki, długość kaptura albo sposób sterowania.
- Dopasuj cewkę do konkretnego silnika i wersji osprzętu, a nie tylko do pojemności.
- Przy okazji oceń świece, bo zbyt duża przerwa lub zużyty elektrodowy pakiet szybko zniszczy nową cewkę.
- Sprawdź, czy w studzience nie ma oleju, wody albo śladów przedmuchu z uszczelki.
- Nie próbuj rozcinać i „reanimować” cewki zalanej żywicą, bo to zwykle kończy się stratą czasu.
- Przy montażu zadbaj o czysty, suchy styk i poprawne osadzenie osłony na świecy.
- Jeśli awaria wraca, szukaj przyczyny pierwotnej, a nie tylko kolejnego zamiennika.
W silnikach po większym przebiegu czasem sens ma nie tylko wymiana jednej sztuki, ale też uporządkowanie całego układu zapłonowego. Ja patrzę na to tak: cewka nie pracuje w próżni, tylko razem ze świecą, wiązką, uszczelnieniem i sterowaniem. Jeśli któryś z tych elementów jest słaby, nowa cewka nie rozwiąże problemu na długo.
Co z tej konstrukcji naprawdę liczy się przy naprawie
Najważniejsza lekcja jest prosta: cewka zapłonowa to nie tylko źródło iskry, ale precyzyjny układ elektryczny, który musi wytrzymać temperaturę, drgania i bardzo wysokie napięcie. Gdy rozumiesz jej budowę, łatwiej odróżnić awarię samej cewki od problemu w świecy, wiązce albo uszczelnieniu studzienki. To oszczędza czas, pieniądze i niepotrzebne wymiany na chybił trafił.
Jeśli miałbym zostawić jedną praktyczną myśl, to taką: w zapłonie najbardziej opłaca się szukać przyczyny, nie tylko objawu. Wtedy nawet pozornie mały element, jak cewka, przestaje być czarną skrzynką, a staje się częścią układu, który da się sensownie sprawdzić, zrozumieć i naprawić.
