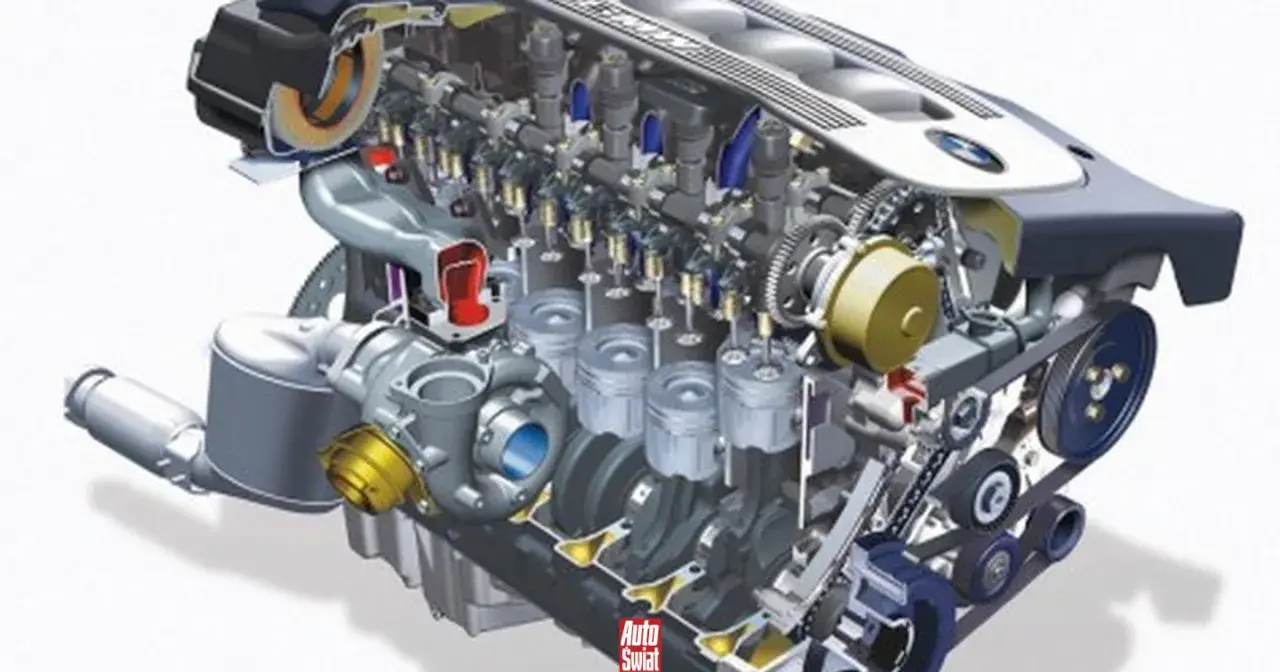

W praktyce patrzę na ten element jak na serce układu korbowo-tłokowego: to on zamienia ruch tłoka w obrót i przenosi go dalej do napędu. Sama budowa wału korbowego decyduje o tym, czy silnik pracuje równo, znosi wysokie obciążenia i nie zaczyna po cichu niszczyć panewek. Poniżej wyjaśniam, z czego wał się składa, jak działa, z jakich materiałów bywa wykonywany i po czym poznać, że zbliża się do remontu.
Najważniejsze rzeczy, które trzeba wiedzieć o wale korbowym
- Wał korbowy zamienia ruch posuwisto-zwrotny tłoka na ruch obrotowy i oddaje moment do sprzęgła lub koła zamachowego.
- Najważniejsze części to czopy główne, czopy korbowe, ramiona łączące, przeciwwagi, kanały olejowe i końce wału.
- O trwałości decydują nie tylko wymiary, ale też wyważenie, smarowanie oraz jakość obróbki powierzchni czopów.
- W seryjnych silnikach często spotyka się odlewy, a w jednostkach mocniejszych i bardziej obciążonych odkuwki stalowe.
- Zużycie zwykle zdradzają stuki, spadek ciśnienia oleju, wibracje, opiłki w oleju i ślady przegrzania panewek.

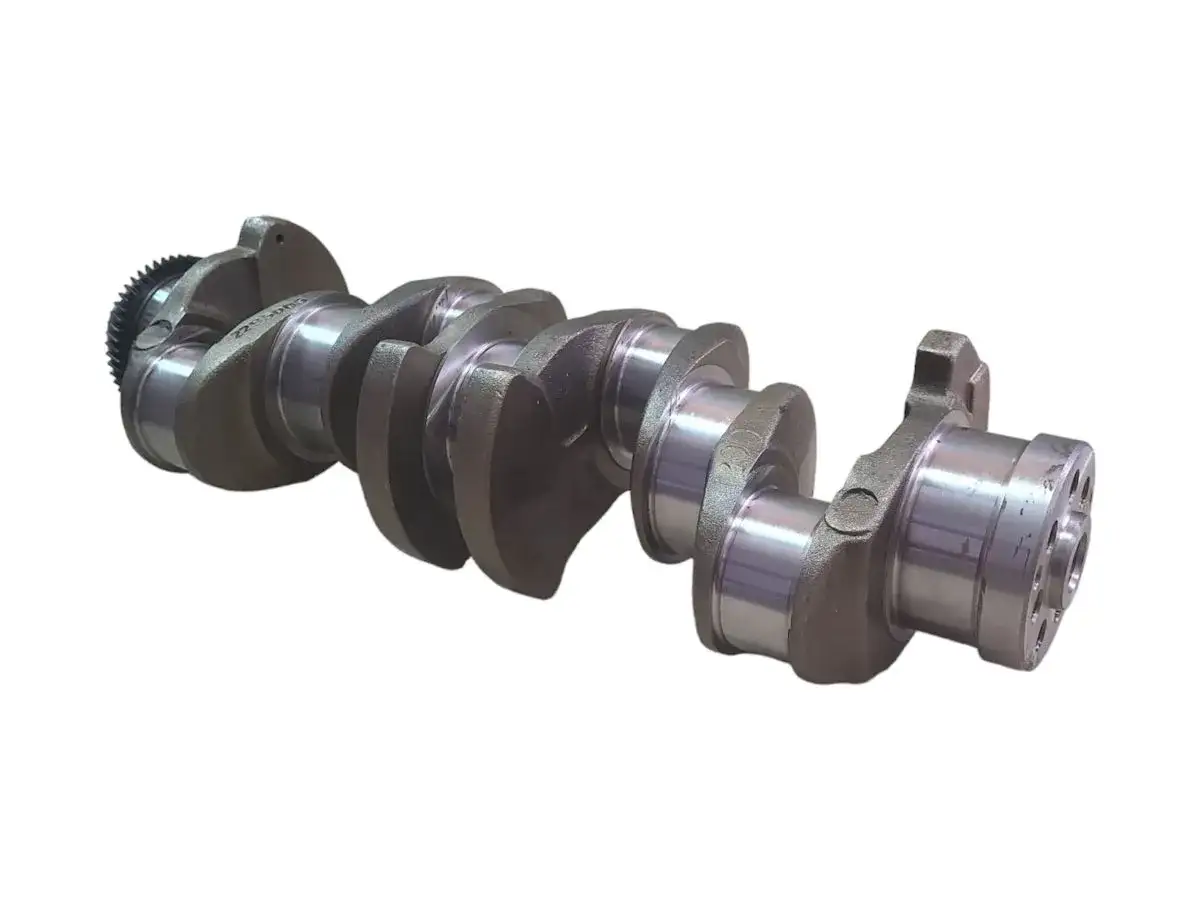

Z czego składa się wał korbowy
Gdy rozbieram silnik, zaczynam od prostego pytania: które powierzchnie wału naprawdę pracują, a które tylko pomagają mu utrzymać właściwą geometrię? Właśnie dlatego warto znać podstawowe elementy, bo każdy z nich ma inną funkcję i inny zestaw typowych uszkodzeń.
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Czopy główne | Osadzają wał w bloku silnika i pracują w panewkach głównych. | Muszą być idealnie gładkie, okrągłe i bez przegrzania. |
| Czopy korbowe | Łączą wał z korbowodami i przenoszą siłę z tłoków. | To one najczęściej pokazują ślady przycierania i owalizacji. |
| Ramiona wykorbienia | Łączą czopy główne z korbowymi i przenoszą obciążenia między nimi. | Liczy się sztywność oraz brak mikropęknięć w strefach przejściowych. |
| Przeciwwagi | Równoważą masy ruchome i zmniejszają drgania. | Jeśli są źle dobrane lub uszkodzone, silnik zaczyna wyraźnie wibrować. |
| Kanały olejowe | Doprowadzają olej do panewek i czopów korbowych. | Niedrożność kanałów potrafi zniszczyć wał szybciej niż sam przebieg. |
| Końce wału i kołnierze | Umożliwiają montaż koła zamachowego, koła pasowego i uszczelniaczy. | Tu często pojawiają się wycieki, bicie lub ślady zużycia na bieżni uszczelniacza. |
W praktyce najwięcej problemów zaczyna się nie na samym środku wału, tylko właśnie na jego „obsługowych” końcach i w kanałach olejowych. To dobry moment, żeby przejść od samej listy części do tego, jak cały układ naprawdę pracuje.
Jak wał zamienia ruch tłoka w moment obrotowy
Zasada działania jest prosta, ale mechanicznie bardzo sprytna. Tłok porusza się góra-dół, korbowód przekazuje ten ruch na czop korbowy, a przesunięcie tego czopa względem osi głównej zmusza wał do obrotu. To właśnie ten mimośrodowy układ sprawia, że ruch liniowy staje się ruchem obrotowym.
Najważniejszy parametr to promień wykorbienia, czyli odległość między osią czopa głównego a osią czopa korbowego. Skok tłoka jest zawsze równy dwóm promieniom wykorbienia, więc to właśnie geometria wału wprost wpływa na pojemność i charakter silnika. Krótszy skok zwykle ułatwia wysokie obroty, a dłuższy potrafi poprawić moment przy niższych prędkościach.
Wielu kierowców widzi tylko efekt końcowy, czyli „silnik ciągnie albo nie ciągnie”, ale ja patrzę też na pulsację pracy. Pojedynczy cylinder generuje mocne uderzenia, a wał musi je wygładzić tak, żeby na wyjściu dostać możliwie równy obrót. W tym pomaga koło zamachowe, ale sama geometria wału robi tu ogromną część roboty.
To prowadzi bezpośrednio do kolejnej sprawy: materiału i technologii wykonania. Bez nich nawet dobrze zaprojektowany wał nie wytrzyma długo pod dużym obciążeniem.
Materiał i technologia wykonania decydują o trwałości
W seryjnych silnikach osobowych najczęściej spotyka się wały odlewane, zwykle z żeliwa o dobrej odporności zmęczeniowej. To rozsądny kompromis między kosztem a trwałością. W mocniejszych jednostkach, szczególnie tam, gdzie rosną obciążenia i temperatura, częściej pojawiają się wały kute, bo lepiej znoszą wysokie naprężenia i gwałtowne zmiany obciążenia.
| Typ wału | Zalety | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|
| Odlewany | Dobra cena, powtarzalność, wystarczająca trwałość w codziennej eksploatacji. | Gorzej znosi skrajne obciążenia i tuning wysokiej mocy. | Silniki seryjne, auta miejskie i rodzinne. |
| Kuty | Wyższa wytrzymałość, lepsza odporność na zmęczenie materiału. | Droższy, cięższy w obróbce, zwykle bardziej kosztowny w produkcji. | Silniki sportowe, diesle pod dużym obciążeniem, mocniejsze konstrukcje seryjne. |
| Billet | Duża swoboda projektowa, świetny materiał bazowy do zastosowań specjalnych. | Bardzo wysoki koszt, sens głównie w motorsporcie i projektach indywidualnych. | Wyścigi, prototypy, custom build. |
Po odlaniu lub odkuwce przychodzi obróbka mechaniczna: czopy są szlifowane, a często także hartowane lub azotowane, żeby warstwa robocza była twardsza od materiału pod spodem. To ważne, bo przy normalnej eksploatacji ścierać powinny się przede wszystkim panewki, a nie sam wał.
Tu właśnie widać, że materiał to nie wszystko. Ostateczną różnicę robi wyważenie i smarowanie, czyli dwa tematy, które w warsztacie decydują o powodzeniu całego remontu.
Wyważenie i smarowanie robią większą różnicę, niż się wydaje
Przeciwwagi na wale nie są ozdobą. Ich zadaniem jest wyrównanie sił wynikających z ruchu tłoków i korbowodów, żeby ograniczyć drgania, hałas i obciążenie łożysk. W praktyce wał nie pracuje sam: trzeba do niego doliczyć koło zamachowe, koło pasowe, tłumik drgań skrętnych i często także część masy układu korbowego. Dlatego wyważanie zawsze robi się dla konkretnego zestawu elementów, a nie „na oko”.
Równie ważny jest olej. Panewka i czop nie powinny stykać się metal o metal, tylko pracować na cienkim filmie olejowym, który ma zaledwie kilka mikrometrów grubości. Jeśli ciśnienie spada, kanały olejowe są przytkane albo olej jest zanieczyszczony, zaczyna się przycieranie, a potem lawina kolejnych uszkodzeń. Z mojego punktu widzenia to właśnie brudny układ smarowania jest jednym z najczęstszych powodów „niespodziewanej” awarii wału.
Warto też pamiętać o łożyskowaniu osiowym, czyli podkładkach oporowych. One pilnują, żeby wał nie przesuwał się wzdłużnie bardziej, niż przewidział producent. Gdy luz osiowy rośnie, cierpi nie tylko wał, ale też sprzęgło, skrzynia i uszczelniacze.
Skoro wiadomo już, jak wał powinien pracować, pozostaje najpraktyczniejsze pytanie: po czym poznać, że zaczyna się zużycie albo że element kwalifikuje się do obróbki?
Po czym rozpoznać zużycie podczas diagnozy lub remontu
Najczęstsze objawy nie zawsze są spektakularne. Czasem silnik tylko lekko stuka na zimno, czasem zaczyna wibrować przy wyższych obrotach, a czasem pierwszym sygnałem są opiłki w filtrze oleju. W warsztacie nie zgaduję, tylko sprawdzam konkretne rzeczy: stan czopów, bicie wału, luz osiowy i ślady przegrzania panewek.
| Objaw | Co może oznaczać | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Metaliczny stuk z dolnej części silnika | Zużyte panewki, za duży luz, niedobór smarowania. | Ciśnienie oleju, stan panewek, średnice czopów. |
| Wibracje rosnące wraz z obrotami | Niewyważenie, uszkodzona przeciwwaga, krzywe osadzenie koła zamachowego. | Wyważenie zespołu, tłumik drgań skrętnych, bicie na końcu wału. |
| Opiłki w oleju lub filtrze | Przytarcie czopów albo niszczenie warstwy ślizgowej panewek. | Misę olejową, filtr, kanały olejowe, stan powierzchni roboczych. |
| Wycieki od strony skrzyni lub paska osprzętu | Zużyty simmering albo rysa na bieżni czopa. | Uszczelniacze, powierzchnię kontaktu, ewentualne podtoczenie naprawcze. |
| Nierówna praca po rozgrzaniu | Rosnące luzy, spadek ciśnienia oleju, niewidoczne jeszcze uszkodzenie czopów. | Pomiary mikrometrem, kontrolę ciśnienia i ewentualne badanie pęknięć. |
Przy remoncie ważny jest nie tylko pomiar średnicy, ale też kontrola okrągłości i prostoliniowości. Odchyłki liczone w setnych milimetra potrafią zdecydować, czy wał nadaje się do dalszej pracy, czy wymaga szlifu. Jeśli pojawia się podejrzenie mikropęknięć, stosuje się badanie magnetyczno-proszkowe, czyli sprawdzenie powierzchni za pomocą drobnego proszku ferromagnetycznego, który ujawnia pęknięcia niewidoczne gołym okiem.
Jeżeli czopy są zużyte, nie oznacza to jeszcze automatycznie wyroku. Często wykonuje się szlifowanie na nadwymiar, a potem dobiera panewki o odpowiednim wymiarze naprawczym. Warunek jest jeden: materiał musi jeszcze mieć zapas i nie może być osłabiony pęknięciem albo zbyt głębokim przegrzaniem.
Co sprawdzam przed złożeniem silnika z powrotem
- Czystość kanałów olejowych i brak osadów w środku wału.
- Stan czopów po szlifie lub po pomiarze fabrycznym.
- Luz osiowy zgodny z danymi konkretnego silnika.
- Dobór panewek do realnego wymiaru czopów, a nie do „tego, co akurat jest pod ręką”.
- Stan koła zamachowego, tłumika drgań i uszczelniaczy.
- Moment dokręcenia czap łożysk głównych oraz kolejność montażu.
Jeśli mam doradzić jedną rzecz na koniec, to tę: nie oceniaj wału po wyglądzie. O jego stanie mówi dopiero połączenie pomiaru, wyważenia i smarowania, a właśnie ten zestaw najczęściej decyduje o tym, czy silnik po remoncie będzie pracował spokojnie, czy wróci z hałasem po kilku tysiącach kilometrów.
